防爆系列

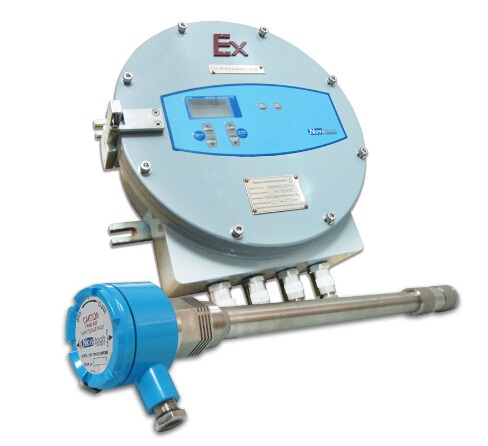

1732（Ex）防爆氧分仪和防爆氧探头
应用范围：
1732(Ex)氧气分析仪可广泛应用于电力,冶金,钢铁,化工,制陶,焚烧等各行业的燃烧过程氧含量的检测,可直接监测锅炉,窑炉,烧结炉,加热炉,井式退火炉等燃烧时或燃烧后烟气中的氧含量。在测量时炉内和烟道内的温度可从常温至1400℃多度高温，分析仪实时提供炉内或烟道内氧气含量O2%（百分比）参数和氧电势毫伏值数。
1732(Ex)氧分析仪功能 ：
输入功能：一台仪器可带二支氧化锆探头，实时显示所测氧含量。
输出控制：仪器带有二路4~20mA电流输出信号和网络通讯接口RS485。
测量范围：测氧范围10-30次方至100%氧量。
报警设置：仪器具有任意可调的高，低氧量报警输出。
自动校正：仪器自带自动校正功能，用户可根据需要自定校正时间和
校正次数。
自动清尘：仪器带有自动对探头进行清尘功能，用户可根据需求定时对探头进行清尘工作
省去人工现场清尘工作。
智能控制：仪器可人机对话并可按预定的设置完成各项功能。
显示功能：可显示日期，现时氧含量，探头温度，现时氧毫伏值及14个一级状态显示和
多个二级状态显示所需参数。
安全功能：当炉子停止使用时用户可控制关闭探头的加热器以确保使用时安全。
安装简易：可利用仪器安装脚挂壁于墙，仪器与探头的连接有专用电缆连接。
防爆等级: Exd II CT4

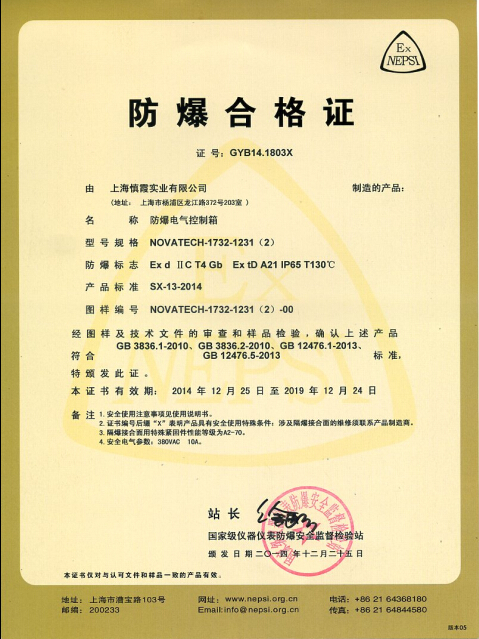

防爆证号: GYB14.1803X
型号规格: NOVATECH-1732-1231(2)
1732(Ex)氧分析仪技术参数：
供电电源 |
仪器功率 |
探头加热方式 |
探头加热温度 |
AC 85V~240V |
25W+1200W（探头） |
PID控制式 |
720℃±5℃ |
显示方式 |
测氧显示 |
准确性,重复性 |
反应速度 |
点针液晶带灯光显示模块 |
0.001%(±3个字级)~100% |
仪器具有±1%测量精度. |
非直接加热测量在3秒左右 |
校正和清尘 |
输入和输出 |
报警功能 |
参比气 |
仪器带有一路自动校正功能和二路自动清尘功能,可带三个控制电磁阀开关. |
输入:氧化锆传感器信号输入. |
任意可设定高,低氧报警.四路可编程序报警输入. |
仪器自带一只微型无刷电机振动泵供参比气. |
工作环境 |
仪器尺寸,重量 |
界面操作 |
安装方式 |
环境温度:0~50℃ |
(宽)350mm 重量:6公斤 |
8个触摸按键和4个指示灯. |
挂壁式安装 |
探头1231(Ex)技术参数：
型 号 |
1231(Ex) |
1232L(Ex) |
1232R(Ex) |
应用于炉内或烟道内 |
烟气温度低于900℃ |
烟气温度高于700℃ |
烟气温度高于700℃-1400℃或有腐蚀性气体 |
应用温度范围 |
0~900℃ |
700℃~1100℃ |
700℃~1400℃ |
探头长度 |
250(mm)~2000(mm) |
250(mm)~1000(mm) |
457(mm)~1219(mm) |
安装方式 |
11/2”BSP |
3/4”,1”, 11/2”BSP |
3/4”,1”BSP |
外径 |
￠32(mm)非过滤器, ￠42(mm)带过滤器型 |
￠19(mm)高温合金钢外管 |
￠20(mm)钢玉外管 |
电器连接方式 |
防暴型连接 |
防暴型连接 |
防暴型连接 |
加热器 |
有 |
无 |
无 |
热电偶型号 |
K和R型 |
K和R型 |
R型 |
响应时间 |
＜4秒 |
＜1秒 |
＜1秒 |
探头接线部位温度 |
＜130℃ |
＜130℃ |
＜130℃ |
参比空气 |
环境空气,仪表内气泵提供 |
环境空气,仪表内气泵提供 |
环境空气,仪表内气泵提供 |
参比气体的连接 |
3/4”气管(PVC) |
3/4” 气管(PVC) |
3/4” 气管(PVC) |
过滤器 |
不锈钢可移动型 |
一般不需要 |
一般不需要 |
校正气体的连接 |
1/8”NPT螺纹 |
1/8”NPT螺纹 |
1/8”NPT螺纹 |
重量 |
1.2Kg,0.33Kg/100(mm)长度 |
1.0Kg,0.33Kg/100(mm)长度 |
1.0Kg,0.33Kg/100(mm)长度 |
注意事项:
- 使用1231(Ex)加热型探头时,避免直接接触易燃易爆气题,NOVATECH仪器内装有安全操作装置。
- 在高硫及锌等高腐蚀区使用探头时和直接接触油气时，请先与我们联系，以避免探头损坏。
- 如果测试烟道温度时，需要外加测温装置。1231(Ex)传感探头内温度计仅提供探头的温度控制使用。
- 探头伸入烟道内长度（指从探头螺纹下至探头顶部长度）
- 连接探头法兰规格。（有特殊规格要求请联系说明）
- 如果预计探头接线盒（指电缆处）温度会超过130℃需要用加长套管，请联系说明。
标准探头长度：
| 1231（Exd） | 250(mm),350(mm), 500(mm), 750(mm), 1000(mm), 1500(mm), 2000(mm) |
1232L(Exd) |
250(mm),350(mm), 500(mm), 750(mm), 1000(mm) |
1232R(Exd) |
457(mm),609(mm),914(mm) |
